可能是最全面的动画制作规范

[复制链接]
发表于 2017-8-28 18:52:39 | 显示全部楼层 |阅读模式
大家好我是拉撒路,本人公众号【拉撒路的万事屋】今天更新了一篇。

按照动画文件的制作流程,写了下每个环节需要注意和可能出现的问题。
肯定还不够全面,如果有补充可以留言给我,我回帖在留言区。
微信扫描关注是最大的鼓励!!!
拉撒路的万事屋,致力于把高深复杂没有条理的美术知识简单化,用更接地气的文字表达
一张图你就明白我这是干嘛的了
咳咳 放错了 是这张

一、检查模型

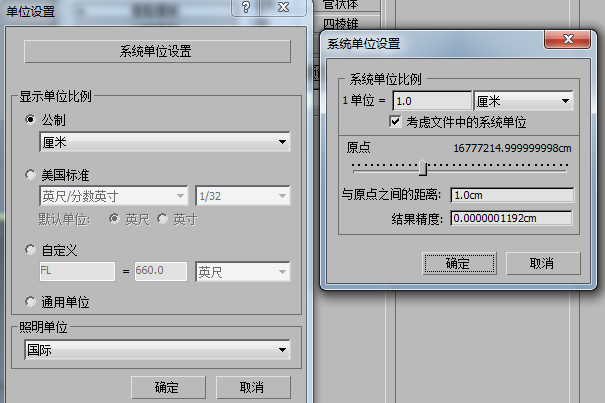

1.检查模型大小、统一单位
2.模型中线与max网格中轴线重合
3.布线合理 各关节处原则上遵循凸三凹二规则,具体也要看项目需求
4.Xform模型、检查坐标归零
5.检查隐藏内容 右键显示全部 大纲视图查看索引,模型点线面级别显隐。
6.检查法线、光滑组、合并点
1)检查法线方向是否正确 在对象属性(或显示面板)勾选背面消隐可以直观查看模型有没有反向法线;控制器面板,编辑法线命令可以检查法线方向,正确的法线会垂直模型表面,方向向外;有些特殊情况,前面的方法不起作用,可以新建一个box,用模型拾取box,这样会重制模型属性有助于检查模型错误。box拾取方法对检查法线和光滑组都有作用
2)检查光滑组是否正确
3)检查顶点是否合并 进入顶点级别-选择顶点-焊接设置-调整阈值
二、搭建骨骼
1.肩膀与骨盆 大腿的父级是骨盆,肩膀的父级是胸骨,这样的结构unity支持的更好。 需要在体格编辑模式下勾选三角形颈部,取消三角形盆骨的勾选。
2.dummy不可以做根骨骼,可能会被unity忽略。
3.IK类动画导出时需勾选烘焙动画 塌陷bone动画后,隐藏虚拟体后导出
4.武器换手动画有三种做法。
1)用缩放控制,在每个需要出现武器的位置都复制出一份武器,父子链接给父级。平时缩放为0.001,需要出现是放大至100。不需要其他操作,引擎可以直接识别,容错率最高,资源消耗根据武器数增多而增多,通常会连接到左手、右手、世界、剑鞘四种。
2)用prop骨骼控制,不需烘焙导出(大幅度动作可能需要烘焙),unity中三种动画模式都支持(legacy、generic、humanoid),容错率较高,缺点是只能认质心、左右手、世界这几种固定父级,灵活性稍差。注:需把prop骨骼父级关系进行修改,如在初始帧武器被左手握持,则prop父级为左手,或在unity当中要把根骨骼指定为质心,而不是骨盆。
3)link链接控制,导出时需要烘焙,三种动画模式都支持,不易修改,出错率高,灵活性好,可以任意指定父级。
5.扭曲链接 legacy和generic动画模式可以支持扭曲链接(导出需要烘焙),humanoid模式对扭曲链接支持较差。
6.挂点
1)各类挂点常规位置如下,坐标轴对齐父级骨骼坐标
2)坐骑挂点 先把角色放置在坐骑上摆好位置,新建一个dummy对齐角色质心,将dummy父子链接到坐骑骨骼,之后在unity中将角色挂在dummy下,坐标归零即可。
7.坐标轴对齐 需要手动创建根骨骼而不是使用质心做根骨骼时,需要把根骨骼Y轴朝上Z轴朝前,这样才能跟unity坐标轴保持对应,X轴一般情况可以不予理会。
8.镜像问题 创建bone骨骼,遇到类似翅膀这种左右对称的结构,很多人喜欢使用镜像工具。但是镜像工具其实是将对称轴的缩放参数改为负数实现的,负数的缩放一旦进了引擎很大概率出错,所以这里不建议使用镜像工具,可以复制一份然后旋转180度。
9.保存蒙皮姿势 如果骨架中使用了bone和dummy,那么设置蒙皮姿势是必不可少的一步,他可以让你随时回到骨骼的初始状态调整骨架或者蒙皮,类似CS骨骼的体格编辑状态。(选中骨骼alt+右键 或动画下拉菜单)
三、蒙皮设置
1.权重受控数 即一个顶点的权重最多受多少根骨骼影响,unity中只有自动、1根、2根、四根四种选项,超过四根骨骼影响权重则进入引擎必出错,使用auto也经常出现错误,建议全部设置为4 bone。
2.换装蒙皮接缝处理 接缝处重合顶点权重必须完全一样,如果能设置权重为1更好,便于维护。
3.root bone问题 有些项目需要使用skinned mesh renderer下的root bone节点,这里解释下这个节点的逻辑。这里出现的是参与蒙皮的骨骼当中最根部的骨骼,参与蒙皮是指承担权重值,而非仅仅是放在蒙皮骨骼列表,如果你需要bip01出现在root bone节点,那可以给bip01很小的权重值,否则fbx在导出时会过滤掉那些完全不承担权重的骨骼。
四、动画制作
1.bone on效果 父子级都是bone骨骼时,子级无法做移动动画,此时可以关闭动画工具中的bone on属性,unity对此是可以识别的。
2.CS骨骼缩放及缩放继承 CS骨骼是可以缩放的,只要更改骨骼属性为缩放XYZ,并开启启用自动化开关。如果CS骨骼有附属的bone或dummy,可以控制bone和dummy是否继承CS骨骼的缩放。(仅在等比缩放时有效,单轴缩放不支持)在层次-链接信息-继承节点下。
3.无限帧 在导bip的时候,bone和dummy经常会出现无限帧错误,就是在曲线面板上负几千万帧的位置有一个关键帧,这种情况下导出fbx,unity会报错并且无法使用动画。打开曲线面板-视图-帧-框选水平范围关键点,即可定位无限帧位置,直接删掉即可。注意不要全选所有骨骼进行此操作,有崩溃风险。或,按F11键入for i in selection do macros.run "Animation Tools" "DeleteSelectedAnimation",可以删除不在时间轴显示范围内的关键帧
4.morpher变形器 unity4.7(大概)以后的版本就支持morpher了,既可以在max当中做好动画导出,也可以仅在max内拾取好变形模型,在unity中做动画。注意morpher变形器的层级要再skin之下,一个模型只能加一个morpher命令,但是可以拾取很多个变形节点。
五、导出相关
1.何时烘焙 有IK时、有lnik时、有路径动画时、有……总之,如果有非常规的动画,你都可以考虑烘焙,在unity内发现动画异常,你也可以烘焙一下看看。
2.曲线过滤 max导出时是可以选开启曲线过滤的,很多人说,开了曲线过滤后fbx会变小, 但测试下来对最终动画文件并没有什么影响。曲线过滤跟unity当中的动画压缩是同一原理,都是根据阈值删减关键帧,反正在unity当中都是要压缩的,所以开不开曲线过滤对最终.ani格式的动画文件没有影响。
3.层动画塌陷 有时我们在unity中查看动画,会发现角色似乎丢失了一部分动画,只有某几个部位在动,这其实是因为在导出fbx前,忘了塌陷层动画。unity是无法识别底层的动画的,他只认最上层的动画信息,所以就会显示出只有一部分部位在动的效果。
4.导出与导出所选 直接导出会导出场景当中的所有内容,包括隐藏的和冻结的;导出所选只会导出你选中的内容。如果你对他们的特性很熟悉,并且知道自己想要导出那些内容那就使用导出所选,否则最好还是使用直接导出。使用导出所选,可以尽可能的精简骨骼数、过滤不必要的内容,但是很容易犯错,维护成本也比较高。
六、其他
1.粒子视图 不小心按到数字键6就会生成一个粒子视图,在大纲视图看不到,也没办法点选删除。解决办法是按F11输入delete $' particle view *'
2.命名与路径 要检查模型mesh命名、材质名、贴图名,skin文件的骨骼命名和骨骼结构必须和动画文件的一致,命名要特别注意空格符号,出现在文件名首尾的空格符很难被发现。

嘛,今可是七夕呢
看到这的人大概都是没有对象的吧
别哭别哭 风里雨里 路哥挺你
【旧文整理】坐标系小讲
【旧文整理】欧拉角和四元数
动画资源优化清单
关于PBR技术的感性认识
都看到这里了扫码关注一波吧
