《三弦》技术分享—波纹效果及其实现

D小游

文/侑虎科技邓佳迪

作者个人主页：https://zhuanlan.zhihu.com/p/34806560，同时，作者也是U Sparkle活动参与者哦，UWA欢迎更多开发朋友加入U Sparkle开发者计划，这个舞台有你更精彩！

这篇文章主要和大家聊一聊带波浪的地面的实现，以及场景特效的实现方法。如下图所示，地板随时间以波浪状变化，角色在地板上走的时候会随着它的波浪高低起伏。

视觉实现

关于波浪效果的实现，作者最开始的时候走了些弯路。一开始，我想的是试试用直接修改地板Mesh的方式，达到视觉和物理上的同步实现。事实上这被证明是非常不科学的，因为修改Mesh会严重影响性能。在涉及物理的情况下，我测试的结果是游戏帧率调到了个位数。所以最终选择了利用Shader实现视觉效果+利用脚本伪造行走物理效果的办法。

首先是地板的模型，这里使用了一个Plane：

波浪函数的实现，这里是函数实现，用的是两个方向的波进行叠加，波纹随时间变化。即构造一个全局函数，因为c#代码和Shader代码里都要使用，所以这是一个以World-Space的坐标x,z，以及游戏时间Time.time为变量的，以波浪高度y为结果的函数。使用的波纹函数为三角函数：

两路波形线性叠加，具体实现如下：

1.     [SerializeField] float height1 = 1f;

2.     [SerializeField] float frequency1 = 1f;

3.     [SerializeField] float wavelength1 = 1f;

4.     [SerializeField] Vector3 wave1Direction;

5.     [SerializeField] float height2 = 1f;

6.     [SerializeField] float frequency2 = 1f;

7.     [SerializeField] float wavelength2 = 1f;

8.     [SerializeField] Vector3 wave2Direction;

9.     [SerializeField][Range(0,10f)] float overallHeight = 1f;

10.     [SerializeField][Range(0,10f)] float overallFrequency = 1f;

11.     [SerializeField][Range(0,10f)] float overallWaveLength = 1f;

12.     [SerializeField] float offset;

13.

14.         public float GetHeight( float x , float z )

15.     {

16.         float x1 = x * wave1Direction.normalized.x + z * wave1Direction.normalized.z;

17.         float y1 = Mathf.Sin (x1 / (wavelength1 * overallWaveLength) + Time.time * frequency1 * overallFrequency) * height1 * overallHeight;

18.

19.         float x2 = x * wave2Direction.normalized.x + z * wave2Direction.normalized.z;

20.         float y2 = Mathf.Sin (x2 / (wavelength2 * overallWaveLength) + Time.time * frequency2 * overallFrequency) * height2 * overallHeight;

21.

22.         return y1 + y2 + offset;

23.     }

复制代码

当然这是在C#里的实现，其实和在Shader里的实现类似。不过注意，需要把函数的参数传给Material。同时，需要每帧对时间参数进行同步(C#代码）：

1. public void SetMaterial( Material material ) // called at start

2.     {

3.         material.SetFloat ("_height1", height1 * overallHeight);

4.         material.SetFloat ("_frequency1", frequency1 * overallFrequency);

5.         material.SetFloat ("_waveLength1", wavelength1* overallWaveLength);

6.         material.SetFloat ("_height2", height2 * overallHeight);

7.         material.SetFloat ("_frequency2", frequency2 * overallFrequency);

8.         material.SetFloat ("_waveLength2", wavelength2* overallWaveLength);

9.

10.         material.SetVector ("_wave1Direction", wave1Direction.normalized);

11.         material.SetVector ("_wave2Direction", wave2Direction.normalized);

12.         material.SetFloat ("_waveOffset", offset);

13.     }

14.

15.         public void Update Material(Material material ) // called at update

16.         {

17.                 material.SetFloat ("_Timer", Time.time);

18.         }

复制代码

在Shader里，需要在Vert函数里，对顶点的位置进行重新计算：

1. v2f vert(appdata v )

2. {

3.     v2f o;

4.     o.uv = v.uv;

5.

6.     o.worldPos = mul(unity_ObjectToWorld , v.vertex);

7.     o.worldPos.y = GetWaveHeight( o.worldPos.x , o.worldPos.z , _Timer);

8.     v.vertex.y = mul(unity_WorldToObject , o.worldPos).y;

9.     o.vertex = UnityObjectToClipPos( v.vertex  );

10. }

复制代码

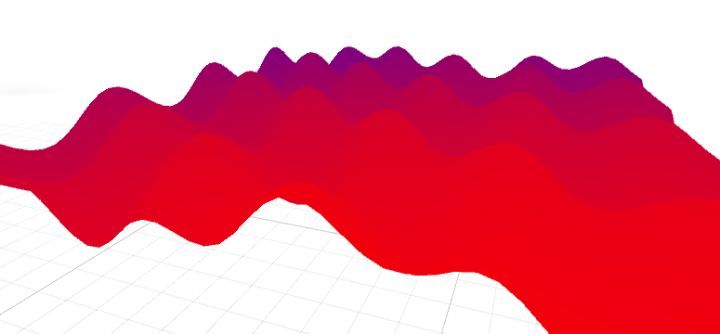

实现的效果如下：

至此，视觉部分已经完成。

这里把错误示范列出来，利用Mesh实现波浪效果的脚本：

1. public Mesh m_mesh;

2.

3. void Update ()

4. {

5.     {

6.         List<Vector3> verticles = new List<Vector3> (m_mesh.vertices);

7.

8.         for (int i = 0; i < verticles.Count; ++i) {

9.             var vect = verticles [i];

10.             vect.y = GetWaveHeight( vecticles[i].x , verticles[i].z );

11.             verticles [i] = vect;

12.         }

13.

14.         m_mesh.SetVertices (verticles);

15.         m_mesh.RecalculateBounds ();

16.     }

17. }

复制代码

逻辑实现

逻辑部分的实现也是绕了不少弯路。

一开始想的是直接更改Mesh来实现，但是消耗太大，故弃之。

接下来的思路还是利用物理系统，用一个Cube模拟玩家脚下的地面，每帧更新它的位置和角度信息。理论上来说，这种实现方法是可以模拟玩家和地表的物理碰撞。但只是理论，实际上这种实现方法会出现比较严重的抖动情况。（角色的控制使用的是自带的Character Controller）

最后的实现方法是，在角色控制的脚本里，直接对角色的位置进行修改。由于波纹函数是平滑的，所以实现的效果也可以做到比较平滑。同时，根据场地形的斜度对速度进行一定的调整，达到上坡下坡的效果。

1. float climbRate = Mathf.Clamp( WaveController.Instance.GetGradient ( Position.x , Position.z , m_MoveDir) * 10f + 1f  , 0.6f , 1.5f ) ;

2. speed *= climbRate;

复制代码

斜率的计算直接用数值法求导（用导数法太麻烦了）:

1.     public float GetGradient( float x , float z , Vector3 velocity )

2.     {

3.                 // if the velocity is too small

4.         if (velocity.magnitude < Mathf.Epsilon)

5.             return 0;

6.

7.         float thisY = GetHeight (x, z);

8.         Vector3 delta = velocity * Time.deltaTime;

9.         float otherY = GetHeight (x + delta.x, z + delta.z);

10.

11.                 // the gradient is delta Y / delta V

12.         return - (otherY - thisY) / delta.magnitude;

13.     }

复制代码

弄好之后，就可以愉快地用角色爬坡了~

后期特效实现

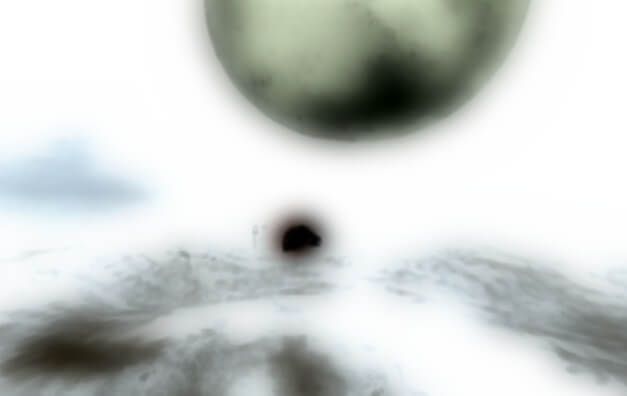

后期的特效实现的是一种反向Bloom的效果，下图是该效果夸张处理后的实现：

物体的黑色部分被加强，相当于一个反向的Bloom。

选择Standard Asset里的Optimized Bloom作为基础，进行修改。源代码在Asset Store上可以免费下载：

https://assetstore.unity.com/pac ... image-effects-83913

首先分析Bloom的代码，查看BloomOptimized和在MobileBloom.Shader里，可以看到Bloom的流程是：

Downsample（提取颜色高亮的部分）->Blur（进行横竖方向的模糊）->Bloom(把高光颜色和原画面进行叠加)

根据这个流程，如果我们需要把Bloom效果反向，在Bloom部分把颜色进行剔除，同时需要在DownSample部分进行修改，进行曲线上的调整。

具体的做法如下：

1. fixed4 fragDownsample ( v2f_tap i ) : SV_Target

2. {

3.     fixed4 color = tex2D (_MainTex, i.uv20);

4.     color += tex2D (_MainTex, i.uv21);

5.     color += tex2D (_MainTex, i.uv22);

6.     color += tex2D (_MainTex, i.uv23);

7.         //return max(color/4 - THRESHHOLD, 0) * ONE_MINUS_THRESHHOLD_TIMES_INTENSITY;

8.     // this curve is used for no reason, I just feel it looks good

9.         return ( color / 4 ) * THRESHHOLD + 1 - THRESHHOLD;

10. }

11.

12. fixed4 fragBloom ( v2f_simple i ) : SV_Target

13. {

14.         #if UNITY_UV_STARTS_AT_TOP

15.     fixed4 color = tex2D(_MainTex, i.uv2);

16.         // return color + tex2D(_Bloom, i.uv);

17.         // combine the color by mutiply

18.     return color * max( 1 - ( 1 - tex2D(_Bloom, i.uv)) * INTENSITY , 0 );

19.     #else

20.     fixed4 color = tex2D(_MainTex, i.uv);

21.         // return color + tex2D(_Bloom, i.uv);

22.     return color * max( 1 - ( 1 - tex2D(_Bloom, i.uv)) * INTENSITY , 0 );

23.     #endif

24. }

复制代码

最后的成果展示：
